خدمات تصنيع قوالب الحقن المخصصة

لتقديم عرض أسعار دقيق، نحتاج عادةً إلى ملف CAD ثلاثي الأبعاد (STEP/IGES)، ورسومات ثنائية الأبعاد مع التفاوتات، ومواصفات المواد، وحجم الجزء المقدر، ونوع القالب المفضل.

ندعم كلا الخيارين. يمكنك إما استلام القالب لاستخدامه في منشأتك أو تركه لدينا لإنتاج قوالب طويلة الأمد.

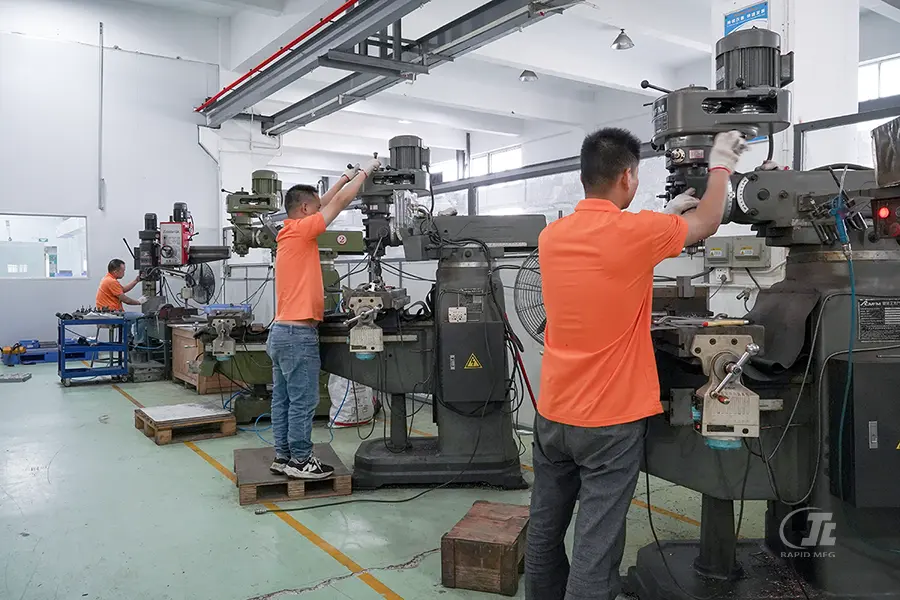

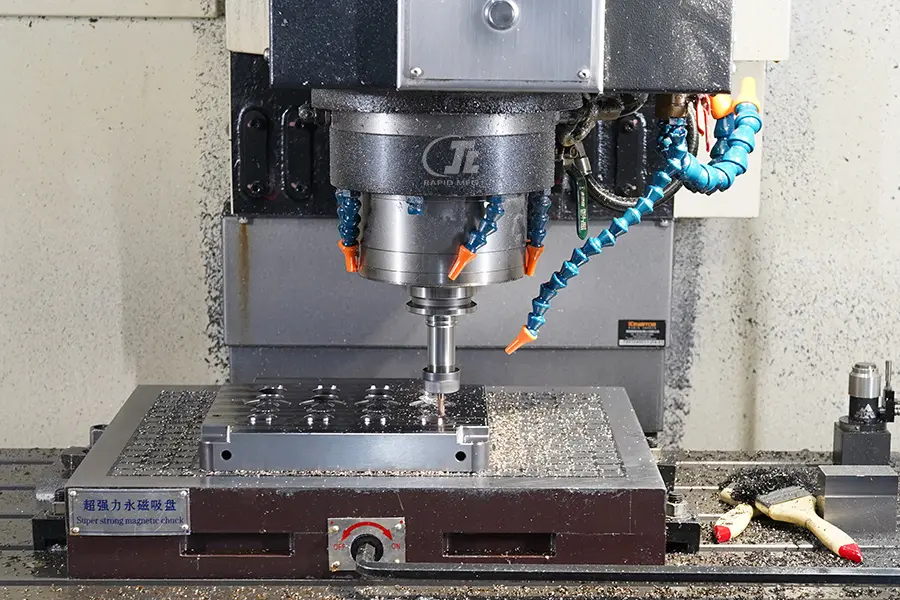

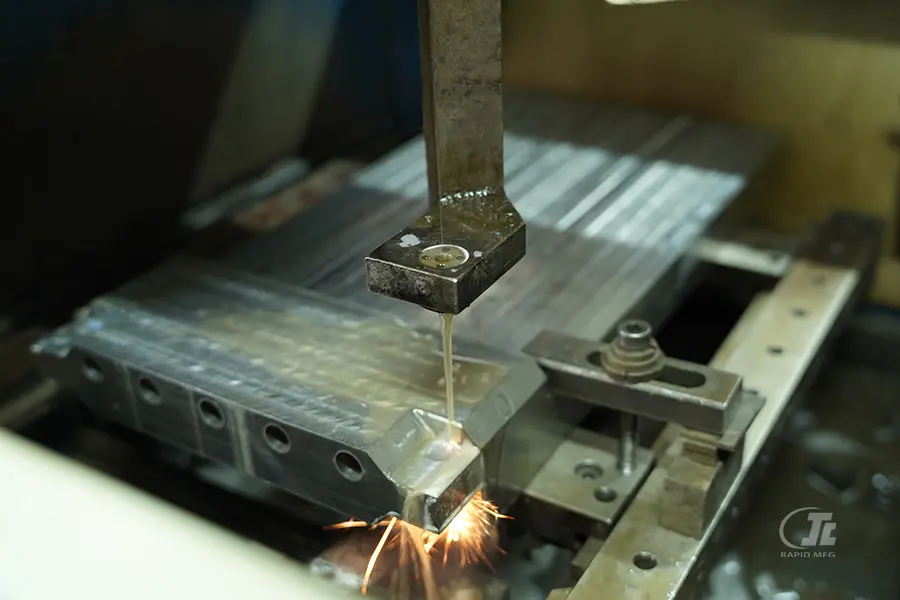

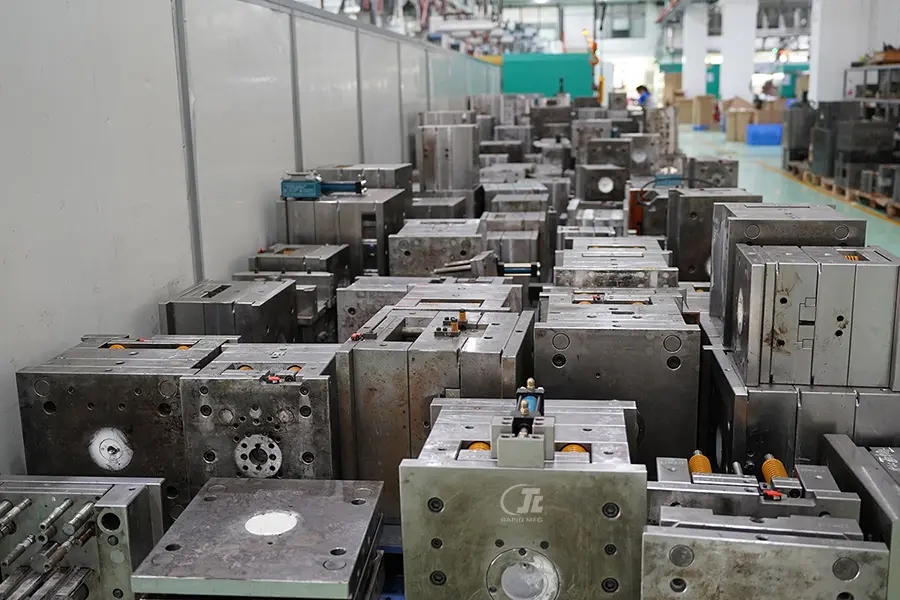

جميع قوالبنا تُصنع داخليًا، مما يُمكّننا من التحكم الكامل في جدول الإنتاج. نُقدّم تقارير أسبوعية عن التقدم لإبقائكم على اطلاع.
بالنسبة لمعظم قوالب الحقن، تتراوح مدة التسليم القياسية بين 3 و6 أسابيع، حسب درجة التعقيد. تتوفر خدمات سريعة للنماذج الأولية السريعة أو احتياجات الإنتاج العاجلة.

نعم. يمكننا التقييم وتقديم عرض سعر بناءً على الرسومات ثنائية الأبعاد فقط. في حال عدم توفر نماذج ثلاثية الأبعاد، يمكن لـ RJCMold إعادة بنائها من رسومات ثنائية الأبعاد لتحليل تدفق القالب وتصميمه، مما يساعدك على توفير الوقت وتكاليف النمذجة.

نعم. يمكنك اختيار توصيل القالب إليك أو تخزينه في منشأتنا لاستمرار الإنتاج. نقدم خدمات حقن كاملة باستخدام القوالب التي نصنعها.

نوقع اتفاقية عدم إفصاح (NDA) مع كل عميل. داخليًا، نطبق عزلًا صارمًا للمشروع، ومراقبةً دقيقةً للوصول إلى ملفات التصميم، وسياسةً تضمن عدم تسريب أي معلومات لحماية ملكيتك الفكرية.

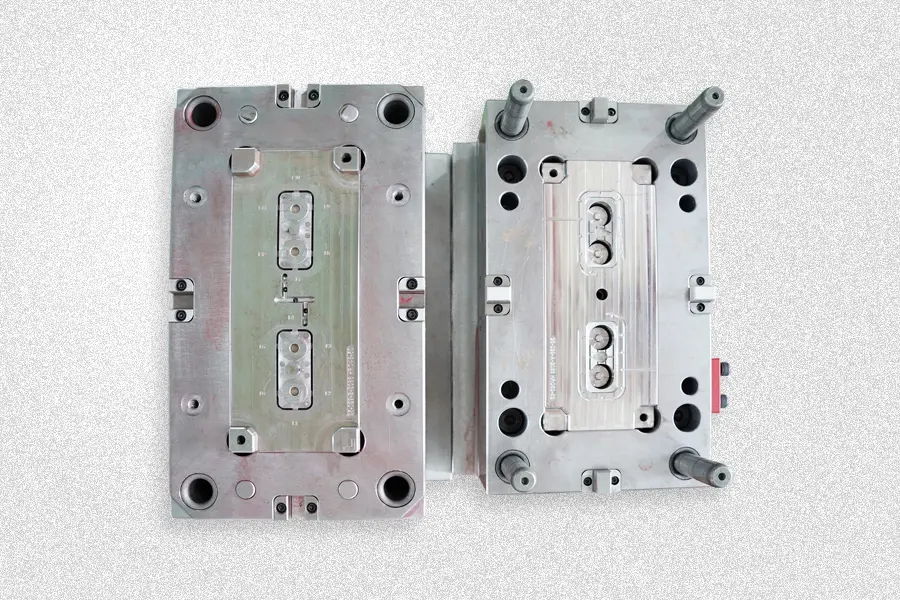

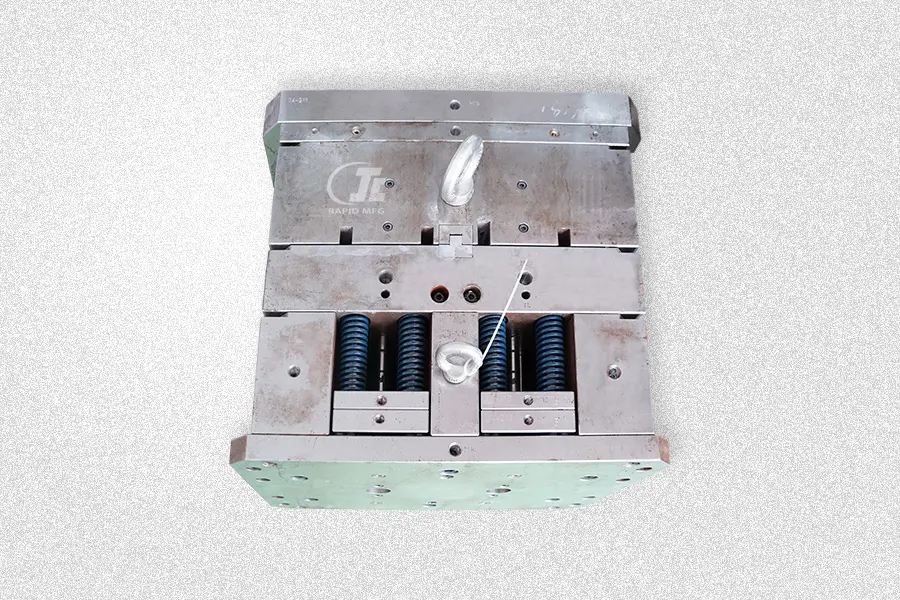

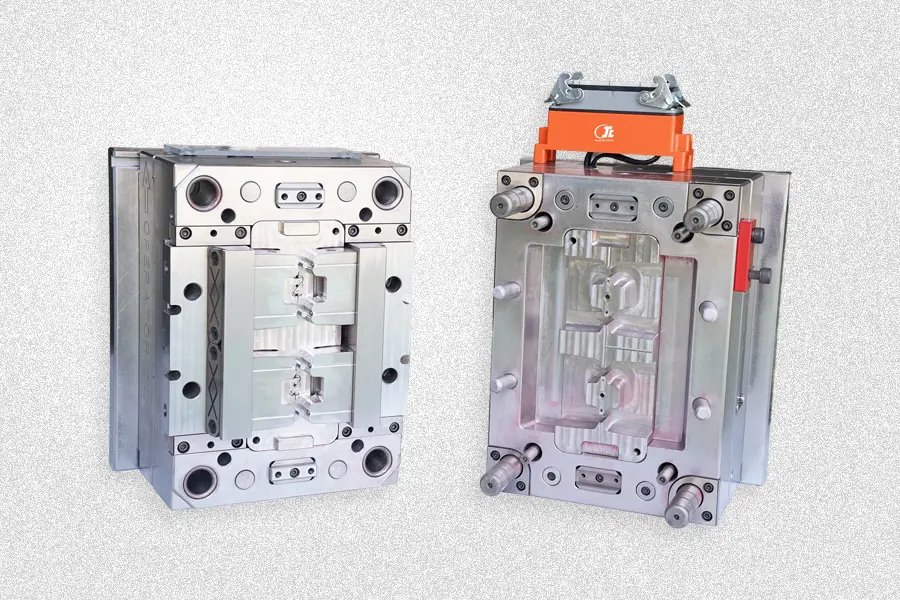

تم تصميم قوالب حقن البلاستيك ككتل معدنية مجوفة ذات تجاويف تستخدم لتشكيل البلاستيك المصهور من خلال عملية الحقن. يوجد العديد من الثقوب داخل القالب ويمكن التحكم في درجة الحرارة عن طريق الزيت أو الماء أو السخان.

تسمح البوابات الموجودة في القالب للبلاستيك المصهور بالتدفق إلى الداخل ، ثم يملأ التجويف من خلال العدائين والبوابات. بعد التبريد ، يتم فتح القالب ، ويتم دفع دبوس القاذف لآلة التشكيل بالحقن بواسطة اللوحة العلوية لزيادة إخراج الجزء المصبوب.

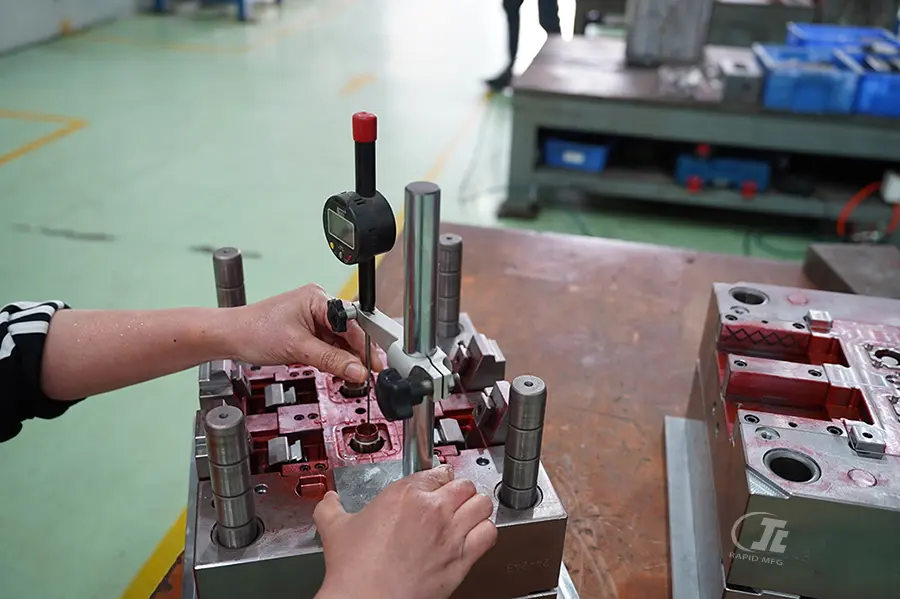

• دبابيس التوجيه- يتم تثبيته على نصف قالب حقن البلاستيك ومحاذاة النصفين عن طريق إدخال الفتحات الموجودة في النصف الآخر. تتمثل معظم الوظائف في تحديد موضع اللب وإدخال التجويف في الموضع الصحيح ، وتجنب الخطوات على خط فاصل أجزاء التشكيل أو عدم التطابق بين نصفي القوالب.
• عداء- قم بتوصيل شجيرة ذرب بتجاويف التشكيل ، وهي عبارة عن ممر لمواد التدفق ، وعادة ما يكون شكل المقطع مستديرًا أو شبه منحرف.
• بوابة- أضيق موضع للعداء ، حيث تدخل المادة المتدفقة إلى تجويف القولبة. هناك العديد من الأنواع المختلفة ، سيتم كسر بعضها من جزء القولبة عند الإخراج. مثل بوابة الغواصة ، بوابة النفق. يحتاج البعض إلى قطع بعد الصب. مثل بوابة علامة التبويب والبوابة الجانبية وما إلى ذلك.
• سبرو (بوش) - ثقب مدبب في وسط قالب حقن البلاستيك حيث تنتقل مادة التدفق من فوهة آلة الحقن إلى العدّائين
• دائرة تحديد الموقع- تحديد مكان قالب حقن البلاستيك على اللوح الثابت لآلات الحقن ، بحيث تتماشى فوهة الحقن مع شجيرة ذرب.
• تجويف القالب (يشمل التجويف والقلب)- المساحة الموجودة في القالب المُشكَّلة لإنتاج منتج القولبة.
• القاذف (دبابيس)- ادفع العداء وأجزاء الصب من القالب
• الطلقة- إجمالي كمية المواد في التجاويف ، بما في ذلك أجزاء العداء والقولبة
• لوحة القاذف / اللوح الخلفي للقاذف: فقط لتثبيت القاذفات في الموضع الصحيح
• لوحة لقط: تثبيت القالب على اللوح الزجاجي لآلات الحقن
