Beim Spritzgießen hängt die Oberflächenqualität eines Produkts nicht nur vom Kunststoffmaterial und den Prozessparametern ab, sondern wird auch direkt von der Oberflächenbeschaffenheit der Form beeinflusst. Insbesondere bei optischen Komponenten, Hochglanzgehäusen oder Kunststoffteilen mit extrem hohen optischen Anforderungen entscheidet die Hochglanzpolitur der Form oft über Erfolg oder Misserfolg des Produkts.
In diesem Artikel wird ein Projekt – unsere kürzlich gelieferte spiegelpolierte Form mit mehreren Hohlräumen – als Fallstudie herangezogen, um die wichtigsten Prozesse des Spiegelpolierens, seine Anwendungsszenarien und die Art und Weise zu untersuchen, wie wir unseren Kunden hochwertige Formlösungen liefern.
Was ist eine spiegelpolierte Form?
Bei einer spiegelpolierten Form handelt es sich um einen Formhohlraum, der mehreren Schleif- und Feinpoliervorgängen unterzogen wurde, um eine spiegelähnliche Oberflächenbeschaffenheit zu erzielen. Es wird typischerweise für Produkte verwendet, die hohe Anforderungen an Aussehen, Lichtdurchlässigkeit oder Oberflächenglätte stellen. Die Industrie verwendet häufig den SPI-Standard (Society of the Plastics Industry) zur Definition der Poliergrade, wobei der Grad A1 den feinsten spiegelähnlichen Effekt darstellt.
Dieses Polierverfahren verbessert nicht nur die Ästhetik des Produkts, sondern optimiert auch die Entformungseffizienz und reduziert Oberflächenfehler. Es ist daher eine gängige Lösung für transparente Teile, Hochglanzschalen und dekorative Komponenten. RJC Mold bietet verschiedene, auf die Kundenbedürfnisse zugeschnittene Poliergrade für unterschiedliche Kunststoffteilanwendungen an.
Typische Anwendungsszenarien
| Branche | Gemeinsame Produkte | Polieranforderungen |
|---|---|---|
| Consumer Elektronik | Handyhüllen, Ohrhörer-Hüllen | Hochglänzende Oberfläche, keine Schlieren |
| Medizintechnik | Transparente Abdeckungen, Lichtleiter | Hohe Lichtdurchlässigkeit, keine Mängel |
| Automobil-Innenausstattung | Zierleisten, Knopfleisten | Sanfte Haptik, visuelle Konsistenz |
| Leuchten | Lampenabdeckungen, Linsengehäuse | Gleichmäßige Lichtbrechung, keine Lochfraßbildung |
Kunden in diesen Branchen haben klare Anforderungen an die Präzision der Formen und die Polierstandards. RJC Mold hat durch praktische Dienstleistungen umfangreiche Liefererfahrung gesammelt.
Projektbeispiel: Eine spiegelpolierte Form mit mehreren Hohlräumen

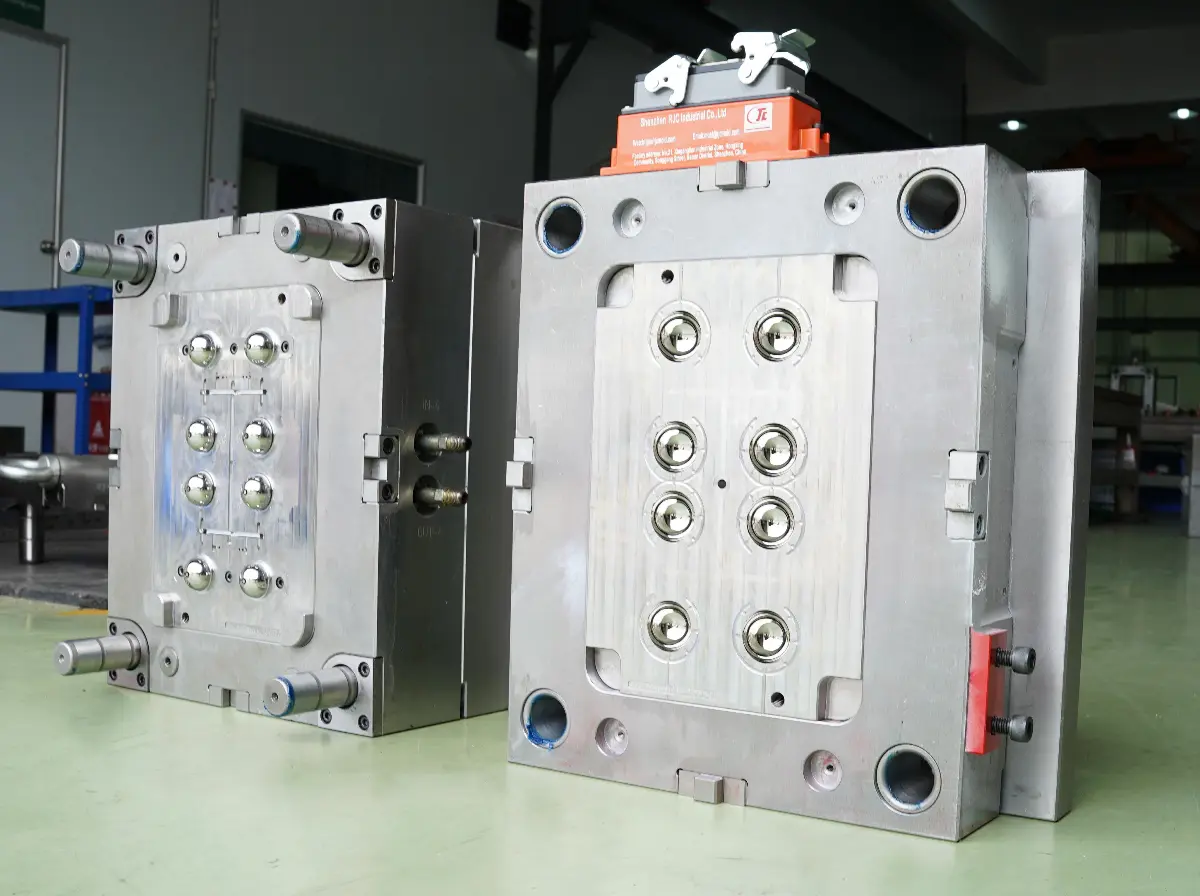

Das Bild unten zeigt eine mittelgroße Spritzgussform mit mehreren Kavitäten, die wir kürzlich für einen Kunden hergestellt haben, wobei alle Kavitäten auf Hochglanz poliert wurden.
Hauptmerkmale der Form:
- Mehrkavitäten-Layout für eine höhere Effizienz in der Chargenproduktion
- Alle Hohlräume erfüllen die Polierstandards SPI A1
- Modulares Einsatzdesign für einfache Wartung und Austausch
- Polieren und Zusammenbau im eigenen Haus für stabile, kontrollierte Qualität
Diese Form wird hauptsächlich zur Herstellung von hochglänzenden Kunststoffgehäusen verwendet. Das Endprodukt muss eine hervorragende Oberflächenreflexion aufweisen und darf keine sichtbaren Bearbeitungsspuren aufweisen. Der Kunde entschied sich für PC (Polycarbonat), da dieses Material besonders empfindlich auf Transparenz und Oberflächenfehler reagiert. Daher ist das Hochglanzpolieren ein entscheidender Prozess zur Sicherstellung der Ausbeute.
Während der Herstellung der Form entwickelten wir einen individuellen Polierplan auf Grundlage der Materialeigenschaften und validierten den Poliereffekt durch das Aussehen der Proben während des Probeformens, was uns großes Lob vom Kunden einbrachte.
Vorteile und technische Herausforderungen des Spiegelpolierens
Vorteile:
- Verbessert die Produktästhetik, um den Marktanforderungen an visuelle Qualität gerecht zu werden
- Reduziert den Entformungswiderstand und verbessert die Produktionseffizienz
- Minimiert häufige Oberflächendefekte wie Fließspuren, Bindenähte und Lufteinschlüsse
Challenges:
- Komplexer Polierprozess, der geeignete Werkzeuge und Techniken basierend auf den Eigenschaften des Formstahls erfordert
- Hochwertiges Polieren erfordert qualifizierte Formenbauer, was die Arbeitskosten erhöht
- Die Wartung nach dem Polieren erfordert einen Oberflächenschutz, um Kratzer oder Korrosion zu verhindern, die die Reflektivität beeinträchtigen
Für unsere Projekte verwenden wir häufig Formstähle mit hervorragender Polierleistung, wie beispielsweise S136 und NAK80, kombiniert mit standardisierten Polierprozessen, um eine hohe Konsistenz und Wiederholbarkeit zu gewährleisten.
Wie wird eine spiegelpolierte Form hergestellt?
Beim Hochglanzpolieren geht es nicht nur darum, die Oberfläche zum Glänzen zu bringen – es ist ein systematischer Prozess, der stark von Materialien, Werkzeugen, Erfahrung und Arbeitsabläufen abhängt. Die wichtigsten Schritte umfassen typischerweise:
- Materialauswahl und Wärmebehandlung
Hochwertiges Polieren erfordert hochwertigen Formstahl wie S136, NAK80 oder H13, der sich durch hervorragende Polierbarkeit und eine gleichmäßige metallurgische Struktur auszeichnet. Die Härte nach der Wärmebehandlung wird üblicherweise auf HRC 48–52 eingestellt, um die Polierstabilität zu gewährleisten. - Grobbearbeitung und Vorpolieren
Durch präzise CNC-Bearbeitung und EDM (elektrisch entladene Bearbeitung) wird die Genauigkeit der Hohlraumkontur sichergestellt, gefolgt von einer ersten Oberflächennivellierung mit Ölsteinen oder Schleifpapier. - Feines Polieren
Progressives Polieren mit Schleifpapier, Polierpaste und Diamantpasten unterschiedlicher Körnung (z. B. Nr. 400 → Nr. 600 → Nr. 1000 → Nr. 1200 → Spiegelpaste (≤ 1 µm)). Die Gleichmäßigkeit wird unter Mikroskopen oder stark vergrößernden Linsen überwacht. - Abschließende Hochglanzpolitur
Bei Produkten in optischer Qualität wird im letzten Schritt ein Stoffrad mit ultrafeiner Diamantpaste (≤ 0.25 µm) verwendet, um den SPI A1-Standard (Ra < 0.05 µm) zu erreichen. - Oberflächenreinigung und -schutz
Nach dem Polieren erfolgt eine sofortige Reinigung und Vakuumverpackung oder das Auftragen eines Rostschutzmittels, um zu verhindern, dass die Oberfläche durch Oxidation oder Kratzer beeinträchtigt wird.
RJC MOLDs Komplettservice für die Herstellung von Formen
Über das Polieren hinaus bieten wir umfassende Lösungen für die Formenherstellung an, darunter:
- Formdesign und DFM-Bewertung (Design for Manufacturability): Optimierung des Teiledesigns für bessere Formergebnisse.
- Leitfaden zur Materialauswahl: Empfehlung geeigneter Stähle auf Grundlage von Transparenz, Verschleißfestigkeit usw.
- Präzisionsbearbeitung und Montage: Ausgestattet mit Hochgeschwindigkeits-CNC, EDM und vollständigen Polier-Workflows.
- Versuchsformen und Optimierung: Bereitstellung von Beispieltests und Anpassungsvorschlägen zur Verkürzung der Projektzyklen.
RJC Mold unterstützt alles von der Entwicklung kleiner Chargen bis hin zur Massenproduktion von Mehrkavitätenformen in Branchen wie Unterhaltungselektronik, Medizin, Automobil und Beleuchtung und hilft Kunden dabei, neue Produkte effizient auf den Markt zu bringen.
Abschließende Überlegungen
Wenn für ein Produkt höhere Anforderungen an das Erscheinungsbild gestellt werden, ist das Polieren der Form nicht länger optional, sondern wird zu einem entscheidenden Faktor bei der Sicherstellung der Qualität.
