Wat is overmolding?
Overmolding is een two-shot spuitgieten van kunststof proces dat een enkel onderdeel creëert door twee verschillende maar complementaire thermoplastische materialen te combineren.
Het eerste schot, het substraat, is meestal samengesteld uit stijver plastic en is ontworpen om het tweede schot te accepteren, de overmold. De overmold is meestal samengesteld uit een zachter, flexibeler plasticachtig rubber.
Door twee kunststoffen mechanisch of chemisch met elkaar te verbinden, overgieten proces kan productontwerpers helpen om extra functionaliteit of esthetiek te bereiken die anders niet praktisch zou zijn.
Waarom het Overmolding-proces gebruiken bij het spuitgieten van kunststof?
Tactische functionaliteit
Een van de meest voorkomende redenen om het overmolding-proces in spuitgieten is om een zachte grip te creëren.
Uit het voorbeeld dat hierboven is gebruikt, wordt het groene deel functioneel gebruikt als een draaibaar mondstuk dat de stroom van een vloeistof helpt sturen. In dit geval is het plastic dat is gekozen om de stroming te vergemakkelijken en om zijn chemische weerstand te behouden voor een blijvende integriteit van het onderdeel, erg stijf en stijf om aan te raken, niet ideaal om met mensenhanden vast en los te maken.
De oplossing is om een overgegoten rubberachtige greep te ontwerpen om de gebruiker te helpen bij het draaien van dit product.
Maar tactiele functionaliteit is niet beperkt tot menselijke greep en kan ook slim worden gebruikt om rubberachtige grepen toe te voegen aan clips die zijn ontworpen om levenloze objecten vast te pakken.

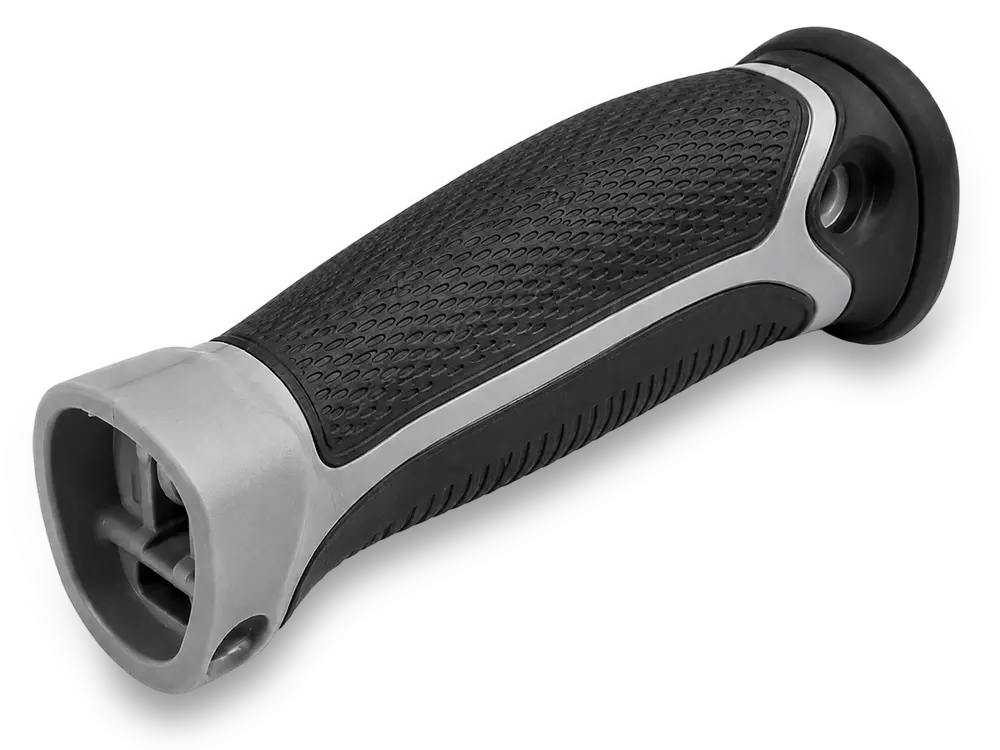

Hier is nog een tastbaar voorbeeld waarbij een zachtere, rubberachtige greep op een stijf plastic onderdeel is gegoten. In dit geval worden de rubberachtige grepen in twee afzonderlijke gebieden overgoten, wat het mogelijke gebruik van het overmolding-proces is. Het kan in meer dan één gebied van hetzelfde onderdeel worden gebruikt om nog meer functionaliteit te bereiken.
Laat ons uw volgende project citeren.
We zijn er zeker van dat we de hoofdpijn uit uw volgende overmolding-project zullen halen, omdat we weten dat deze projecten erg ingewikkeld kunnen zijn. Daarnaast hebben we gegoten onderdelen met meer dan 37 inzetstukken in één onderdeel. Bij RJCmold is er geen overmolding-project dat we niet aanpakken.
Aangepaste overmolding met RJC
Overmolded onderdelen nodig die echt op maat zijn? U bent bij ons aan het juiste adres. RJC levert hoogwaardig, on-demand spuitgietwerk voor prototypes en productieonderdelen.
Simpel gezegd, met overmolding kunt u meerdere materialen in één onderdeel combineren. Eén materiaal, meestal een thermoplastisch elastomeer (TPE/TPV), wordt gegoten op een tweede materiaal, vaak een stijve kunststof. Denk aan het handvat van je tandenborstel waar het enkele stuk zowel stijve als rubberachtige componenten heeft. Het is een geweldige manier om plastic onderdelen beter te laten presteren en er beter uit te laten zien. Zie onze pagina met spuitgietmogelijkheden voor een complete lijst van onze keuzes voor thermoplastisch elastomeer en hard plastic.
RJC hanteert een "heb het naar uw zin"-benadering voor alle soorten spuitgieten, ongeacht uw ervaringsniveau. Wij zijn gespecialiseerd in complexe projecten, waaronder projecten die zijdelingse actie of met de hand geladen wisselplaten vereisen. Ons doel is om een langdurige overmolding-oplossing te bieden, die verder gaat dan snelle prototyping, met toegewijde projectmanagers en technische experts om te communiceren door alle projectfasen van ontwerp tot productie. We bieden spuitgietoplossingen voor elke branche, inclusief medisch spuitgieten en spuitgietdiensten in de VS en China.
RJCmold Overmolding-mogelijkheden
De op maat gemaakte overmolding-services van RJCmold zorgen voor de creatie van plastic onderdelen die er beter uitzien en beter presteren. Onze productielijn bestaat uit een spuitgietproces waarbij we verschillende materialen kunnen combineren tot één, zodat u producten van superieure kwaliteit krijgt.
Normen | Metrische eenheden | Imperiale eenheden |
---|---|---|
Maximale onderdeelgrootte | 200 × 400 × 100mm | 7.87 × 15.75 × 3.94 inch. |
Minimale onderdeelgrootte | 2 × 2 × 2mm | 0.08 × 0.08 × 0.08 inch. |
Substraat wanddikte | Van 0.5 tot 3 mm | Van 0.20 tot 0.12 inch. |
Tolerantie | +/- 0.025 mm | +/- 0.00098 inch. |
radii | 0.1mm | 0.0039in. |
Diepte | 100 mm van de scheidingslijn | 3.94 inch. vanaf de scheidingslijn |
Schimmel validatie | Lever T0-, T1- en T2-monsters vóór massaproductie | |
Inspectie- en certificeringsopties | Eerste artikelinspectie, ISO 9001, ISO 13485 | |
Levertijd | Van matrijzenbouw tot monsterlevering: 15-45 werkdagen |
Materialen die worden gebruikt voor overgieten
We bieden een breed scala aan materialen voor overmolding-projecten, afhankelijk van de geometrie, complexiteit en vereisten van uw project. Deze materialen kunnen worden onderverdeeld in drie verschillende categorieën, waaronder:
Stijve kunststoffen |
Flexibele kunststoffen |
Rubberkunststoffen |
---|---|---|
ABS | PE | TPE |
polypropyleen | PS | TPU |
polycarbonaat | PET | Siliconenrubber |
Acryl | EVA Foam | |
Nylon | EPS-schuim | |
POM | PU-schuim | |
PTFE | ||
PBT/PBT-pc | ||
PEEK | ||
HDPE | ||
PVC | ||
PPS | ||
PI | ||
PAI | ||
UPE/UHMW | ||
PVDF | ||
ULTEM (PEI) |
Afwerking
We bieden meerdere afwerkingsopties om de producten die met het overmolding-proces zijn gemaakt, te voltooien. U kunt kiezen uit een van de volgende opties, afhankelijk van de vereisten van uw toepassing:
Ontwerptips voor overmolding
Wanddiktes tussen 0.060″ en 0.120″ (1.5 mm-3 mm) bieden over het algemeen de beste hechting.
Door de radius in hoeken tussen 0.020″ of 0.5 mm te houden, worden plaatselijke spanningen verminderd.
Als het onderdeel dikke TPE-secties vereist, moeten deze worden uitgeboord om krimpproblemen te minimaliseren, het onderdeelgewicht te verminderen en de cyclustijd te verkorten.
Vermijd diepe of onechte blinde zakken of ribben in uw ontwerp.
Gebruik geleidelijke overgangen tussen wanddiktes om problemen met de stroming te verminderen of te voorkomen (opvullingen, gasvangers, enz.)
De TPE/TPV moet minder dik zijn dan de ondergrond om kromtrekken te voorkomen, vooral als het onderdeel vlak, lang of beide is.
Overmolding vereist mechanische of chemische binding aan het substraat, dus uw materiaalkeuzes moeten dit mogelijk maken.
Toepassingen van Overmolding
Het spuitgietproces is compatibel met een breed scala aan materialen, variërend van kunststoffen tot metalen. Dit proces helpt bij het produceren van op maat gemaakte prototypes en productieonderdelen voor verschillende toepassingen, afhankelijk van uw vereisten. Verschillende industrieën vinden waardevolle toepassingen voor overmolding-services.
Andere soorten spuitgieten bij RJC
Neem vandaag nog contact op met RJCmold voor op maat gemaakte kunststof overgietservices
RJCmold biedt de end-to-end overmolding-gietservices die u nodig hebt om voorop te blijven lopen. Onze teamstal van state-of-the-art tooling en ontwerpmogelijkheden gecombineerd met meer dan 300,000 vierkante voet on-site productieruimte stelt ons in staat om hoogwaardige gegoten onderdelen te creëren die zijn ontworpen volgens de exacte specificaties van uw project. Lees hier over onze andere mogelijkheden voor het vormen van kunststof. Vraag vandaag nog een offerte aan om te beginnen met het bespreken van uw overmolding-vereisten. Neem contact met ons op met eventuele vragen.
